[摘要] 东干董庙渡槽为兴电东干输水咽喉，承载着红丰、东升、五合、靖安四个水管所输水重任。由于东干董庙渡槽排架结构的地基出现不均匀下沉，排架倾斜，渡槽不平，故急需对地基进行加固处理，对排架需要纠倾处理，对渡槽需要调平处理。我局委托兰州理工大学土木工程学院完成了《白银市兴电工程东干董庙渡槽排架结构病害处理技术方案》，立即进行了地基灌浆加固、排架纠倾、渡槽调平施工处理。通过东干董庙渡槽排架纠倾技术总结，为今后水利工程大型建筑物纠偏将起到积极作用。
1. 基本情况

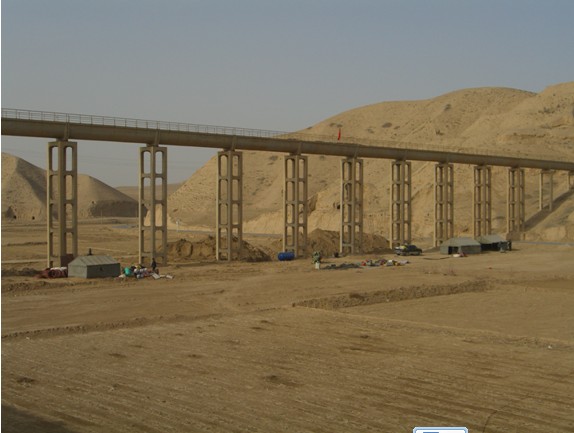

董庙渡槽位于东干渠桩号10+554～10+930处，全长360米，渡槽为U型薄壳槽身，半径0.9m，槽深1.6 m，口宽1.8m，槽身高度1.88m，槽身厚度为3cm。设计纵坡1/1000，设计过水流量4.2 m3/s，加大流量4.7m3/s。渡槽支撑为现浇单排架和双排架两种，有边支墩8个，单排架11个，双排架12个，最高排架高度为17.5m。排架大部分位于排洪河道内。每发洪水，排架基础都要经过洪水浸泡。董庙渡槽排架基础并未坐落在坚实基础上，而是在开挖至地面以下5.6m，原土浸水强夯后，做为基础地基。
2. 渡槽运行情况
2007年冬灌期间，由于当年夏灌高峰期渡槽过水流量仅为5.4m3/s，达不到灌溉需求，且渡槽大面积溢水。经过管理局论证，将原渡槽进口72m渡槽改为现浇钢筋混凝土梯弧形明渠，纵坡为1/1000，渡槽进口获得18cm水头，将剩余渡槽进行调坡处理，坡度调为1/500，改造后，渡槽过水流量增加到5.62m3/s。改造调坡时，发现原渡槽17号排架中线偏移原设计轴线15cm。因为原因当时不可查询，所以为了安全起见，将该段渡槽中线向设计轴线靠近7.5cm，并建立观测机制，定期观测排架变化情况。
2008年“5.12地震”后，6月份发生大洪水，洪水过后，排架两侧地面出现裂缝，深度达6m，管理局紧急调用装载机，在渡槽排架两侧距离排架2m处，进行深挖夯实，并将行洪道进行整治。
2009年夏灌过流5.58 m3/s安全运行，冬灌过流5.4 m3/s渡槽频繁发生溢水，11月1日经工程科技术人员现场查看，请示管理局，流量由5.4 m3/s减为5.36 m3/s运行。11月4日工程科组织相关技术人员进行了轴线和高程的复核，有五个渡槽排架存在不同程度的向南偏移轴线、高程降低，其中17号排架轴线偏移、高程降低最大，偏移轴线19.6cm，降低8cm。经分析，溢水由渡槽轴线偏移量过大和高程降低共同造成。管理局决定，安排红丰水管所看护人员24小时进行看护，工程科每隔一周进行一次轴线和高程观测，并整理资料，进行对比分析。
2009年11月2日、6日两次现场测量轴线偏差16号、17号、18号渡槽排架分别轴线向右偏15.1cm、19.8cm、10.8cm,立即对16号、17号、18号排架进行纠偏加固处理。
3. 任务内容
3.1 排架纠倾
对发生倾斜的3个排架纠倾至垂直。
3.2 地基加固
对11个排架基础的地基采用高压帷幕灌浆加固。
3.3 渡槽调平
对排架地基下沉，渡槽已经不平，纠倾加固后进行渡槽调平处理。
4. 技术方案
先纠倾，再加固，后调平。
4.1 结构纠倾
用地基软化法对已经倾斜的排架进行纠倾处理。
4.1.1 工序
竖向开挖→水平成孔→孔间土层软化→成孔软化小循环之至排架垂直→塞填水平孔→夯填竖向坑。
4.1.2 纠倾时最大下沉量
纠倾时排架下沉，最大下沉量为2.5cm。
4.1.3 纠倾场地顺序
23#排架（最大）、22#排架、24#排架、21#排架、20#排架（最小）。
4.1.4 技术特点
排架高耸，竖向刚度可靠，适合迫降；迫降技术在工大成熟。

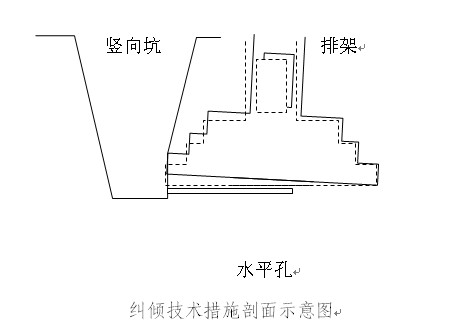

4.1.5 技术措施示意
4.2 地基加固
用注浆法对已经下沉的排架地基（或董家庙全部排架的地基）进行加固处理。
4.2.1 技术特点
1）适合于坝体地基工程和地下工程；能够显著提高土体的密度和承载能力，有截断渗流的作用，有提高土体整体性和稳定性的作用。
2）注浆技术在当地属于成熟技术，有较多应用。
3）施工难度小、工期短、经济。
4.2.2 技术参数
1）成孔孔径选择7.3或8.9，这两个规格属于常规参数。
2）基础四周各布置7个注浆孔。
3）深度25米。

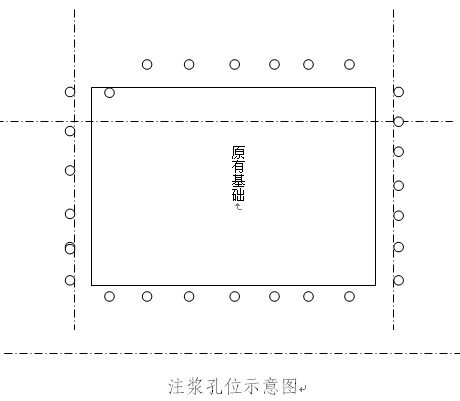

4）技术示意图。实线为底面，虚线为布置注浆孔底轴线。
4.3 渡槽调平
对地基沉降造成的渡槽不平，采用顶升后在渡槽原有支座处增加刚性垫块。
5. 施工过程
纠倾加固工程于20010年3月8日开工至4月4日完工。
5.1 排架纠倾
5.1.1 开挖施工操作平台

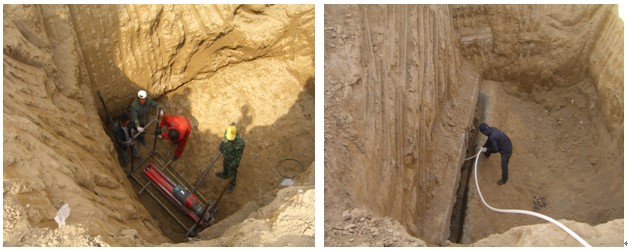

先将渡槽排架左侧挖出一个临空面，减少渡槽在重力作用下纠正的土压力，临空面尺寸长度大于渡槽基础左右各0.5m，宽度4m便于打孔人员操作，深度相对排架基础深1.5m这样有利于打孔机械的操作。
5.1.2 打孔
根据测量数据16号排架轴线偏移15.1cm,16号排架基础底部以下10cm打一排Φ10cm4.3m深的孔共计29个，孔距17～18cm,两侧单独再加两个Φ10cm5m深的孔。
根据测量数据17号排架轴线偏移19.8cm,17号排架基础底部以下10cm打一排Φ10cm4.3m深的孔共计29个，孔距17～18cm,两侧单独再加两个Φ10cm5m深的孔，打好之后间隔10cm 以下按照梅花型布置打一排Φ10cm4.7m深的孔共计17个，孔距30cm。
根据测量数据18号排架轴线偏移10.8cm,18号排架基础底部以下10cm打一排Φ10cm3.7m～4.3m深的孔共计29个，孔距17～18cm,两侧单独再加两个Φ10cm5m深的孔。
5.1.3 注水纠偏前的准备工作
（1）天气情况，由于排架太高，注水纠偏是根据排架重力原理来完成的，若当天风速过大会影响纠偏效果。
（2）在打好的注水孔前做一个小土坝，目的是让外边的水均匀的流入注水孔。
（3）注水纠偏前应做好轴线观测准备。
5.1.4 注水纠偏
注水纠偏准备工作做好之后就可以注水了，根据打孔的数量，先将所有的孔都注满水，基础泥土遇到水之后就会软化，由于排架的重力作用，排架会缓缓的偏移过来，根据偏移的数据，提前2～4cm时将注水孔捣堵实，这样排架就稳定了。观察24小时待排架偏移稳定之后观测得16、17、18号排架的偏移数据分别为5.7cm、6.6cm、0.8cm,已经满足纠偏要求了，然后将操作坑夯填实。
5.2 渡槽排架加固
由于渡槽排架基础多为黄土地基，多年地质变化，基础多处不实，所以采用帷幕灌浆技术加固基础。
5.2.1 打孔
根据地质条件每个排架基础周围打Φ10cm的孔26个，孔距85cm孔深25m。
5.2.2 高压灌浆

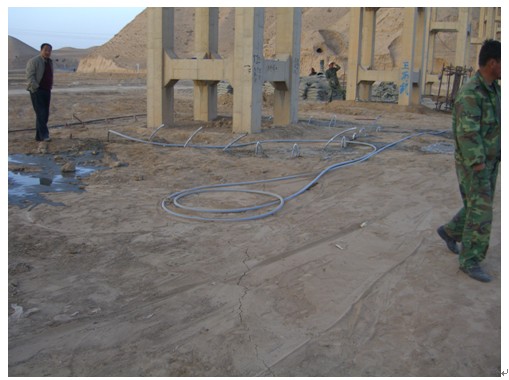

先在硬塑料管子前10处每50cm割一个出浆口，然后将硬塑料管导入灌浆孔，之后用水泥袋子封堵塑料管周围，封堵深度至排架基础。然后用高压灌浆机灌浆，要求灌浆压力1Mpa,这样水泥浆随着灌浆孔被压到灌浆孔周围，形成一个坚固的水泥柱，每个排架由这样26根坚固的水泥柱撑着，排架就稳定了。
5.3 渡槽调平
渡槽调平6跨72m，采用千斤顶起渡槽端头，根据测量数值，用1cm厚钢板焊接成钢箱作为垫块，最大垫块高度为14.3cm。
7．运行情况
经过一年时间的运行，多次观察，对测量记录数据对比分析得知，自东干董庙渡槽排架纠偏后，地基、排架及其周围未发生明显变化，运行良好。
