由中国灌溉排水发展中心组织研制的“地埋式自动伸缩喷滴灌设备”系列产品通过了水利部组织的新产品鉴定，鉴定委员会一致认为，该产品总体上达到国际领先水平。

“地埋式自动伸缩喷滴灌设备”系列产品包括3类新产品：滴灌专用自动伸缩取水器（型号：SD-01）、喷灌专用自动伸缩取水器（型号：SD-02）、地埋式自动伸缩一体化喷灌设备（型号：SD-03/SD-04）。

SD-01埋设于耕作层以下，在水压作用下自动升出地面，避免了人为破坏，有利于田间耕作，并能满足田间滴灌、管灌等不同灌溉方式的供水需求。SD-01主要由套管、伸缩管、钻土器及三通组成，如图1所示。套管埋于地下，下端可与输水管道相连；伸缩管置于套管内，相对于套管管壁做水平方向的垂直运动，使得伸缩管可以伸出或缩回地面；钻土器位于伸缩管的顶端，可产生具有较强切割能力的水流，当伸缩管上升时，钻土器可用来清除伸缩管上端的土壤；伸缩管低端、套管顶端装有密封圈，确保灌溉时设备的密封性良好。当伸缩管位于地面以上时，三通取代钻土器与伸缩管相连，利用其两端的管接头连接灌溉系统，实现灌溉取水需求。

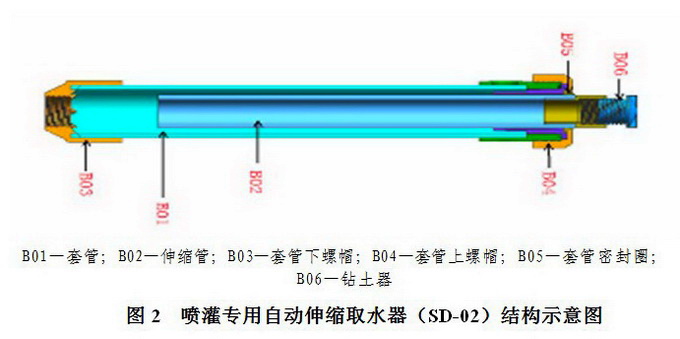

SD-02埋设于耕作层以下，灌溉时借助水压将伸缩管顶至地面以上，并能与带喷头立管快速连接，灌溉结束后，回缩至地面以下，避免了认为迫害，有利于田间耕作。SD-02主要由套管、伸缩管、钻土器组成，并配有立管和喷头，如图2所示。套管埋于地下，下端可与输水管道相连；伸缩管置于套管内，相对于套管管壁做水平方向的垂直运动，使得伸缩管可以伸出或缩回套管；钻土器位于伸缩管的顶端，可产生具有较强切割能力的水流，当伸缩管伸出地面时，钻土器可用来清除伸缩管上端的土壤；伸缩管底端、套管顶端装有密封圈，确保灌溉时设备的密封性良好；当伸缩管位于地面以上时，其取代钻土器与伸缩管相连，实现喷灌取水灌溉。此外，立管长度可以调节，以满足不同作物不同生育期的灌溉要求，扩大了喷灌系统的适用范围。

SD-03埋于耕作层以下，不影响耕作，其集成竖管、升降式喷头于一体，喷管作业前后无需再安装和拆卸任何设备，灌溉结束后可自动缩回地面，从而大大减轻了田间劳动强度，提高了工作效率。SD-03主要由套管、伸缩管、升降式喷头、钻土器及旁通支管组成，如图3所示。套管埋于地下，下端可与输水管道相连；套管内装有伸缩管，可相对于套管管壁做水平方向的垂直运动，使得伸缩管伸出或缩回地面；升降式喷头位于伸缩管上端，随伸缩管联动升降，用于喷灌；钻土器位于升降式喷头的顶端，可产生具有较强切割能力的水流，当伸缩管伸出地面时，钻土器可用来清除伸缩管上端的土壤；套管顶端装有密封圈，确保灌溉时设备的密封性良好；伸缩管外侧设有专用刮土圈，实现伸缩管在回缩进入套管的过程中，清除附着在伸缩管外侧的土壤，防止在伸缩管回缩过程中套管与伸缩管间的空隙被土壤堵塞，确保系统的回缩功能正常。套管外侧设有一个旁通管，其上端与套管相连，下端与辅助支管相连，在灌溉结束时，辅助支管中的有压水流通过旁通管进入套管，将伸缩管压回套管内，实现系统的回缩功能。

SD-04与SD-03结构相似，只是其拥有多一级带弹簧伸缩管，比SD-03升的更高，适合于杆茎较高的作物，其结构见图4所示。
