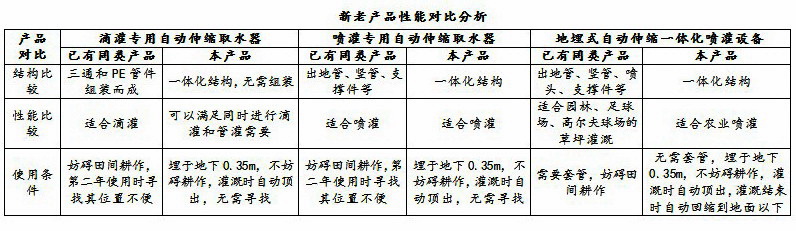

“地埋式自动伸缩喷滴灌设备”是中国灌溉排水发展中心组织研制的具有自主知识产权的节水灌溉新产品，包括3个系列：滴灌专用自动伸缩取水器（专利号：201320007665.6）、喷灌专用自动伸缩取水器、地埋式自动伸缩一体化喷灌设备（专利号：201310006949.8）。目前该产品已被水利部鉴定为总体上达到国际领先水平，并已取得国家专利。该系列产品已在浙江、辽宁、宁夏等地的工程中成功应用，取得了良好的经济效益和社会效益，对推动节水灌溉具有重要的作用，市场前景广阔。

一、滴灌专用自动伸缩取水器

滴灌专用自动伸缩取水器主要由地埋管、伸缩管、钻土器及三通组成。

滴灌专用自动伸缩取水器埋设于耕作层以下，在水压作用下自动升出地面，避免人为破坏，有利于田间耕作，并能满足田间滴灌、管灌等不同灌溉方式的供水需求。

滴灌专用自动伸缩取水器工作过程

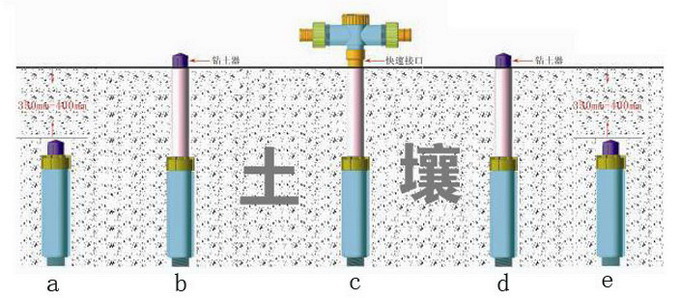

滴灌专用自动伸缩取水器垂直埋在地面35cm以下，下端与输水管道相连。在非灌溉时，伸缩管连同钻土器缩入套管内，套管埋于地面以下一定深度内，不会对田间的正常耕作活动造成影响，如图1-a所示。

当需要进行灌溉时，来自输水管道的有压水流进入套管内，通过水流对伸缩管产生的向上推力，推动伸缩管连同钻土器一同向上运动；在此过程中，有压水流通过伸缩管进入钻土器，并在经过钻土器上端的小孔时形成压力更大的高速水流，这种高速水流能够挤压并切割钻土器上端的土壤；随着钻土器上端的土壤不断被清除，伸缩管会持续上升直至露出地面并停止，如图1-b所示。当伸缩管完全伸出套管并露出地面时，摘除钻土器，将三通连接到伸缩管上，三通出水口可与滴灌灌溉系统连接，实现田间取水，如图1-c所示。

当灌溉停止时，取下三通重新安装钻土器，如图1-d所示。输水管道中的水压下降，在重力和外力辅助作用下，伸缩管缓慢下降，存储器内部的水流同时从钻土器顶部的小孔流出，直至伸缩管全部缩回套管内时停止下降，恢复到初始状态，如图1-e所示。至此，整个灌溉过程结束。

二、喷灌专用自动伸缩取水器

喷灌专用自动伸缩取水器主要由地埋管、伸缩管、钻土器组成，并配有立管和喷头。

喷灌专用自动伸缩取水器埋设于耕作层以下，灌溉时借助水压力将伸缩管顶至地面，并能与带有喷头的竖管实现快速连接；灌溉结束后，回缩至耕作层以下，避免人为破坏，有利于田间耕作。

喷灌专用自动伸缩取水器工作过程

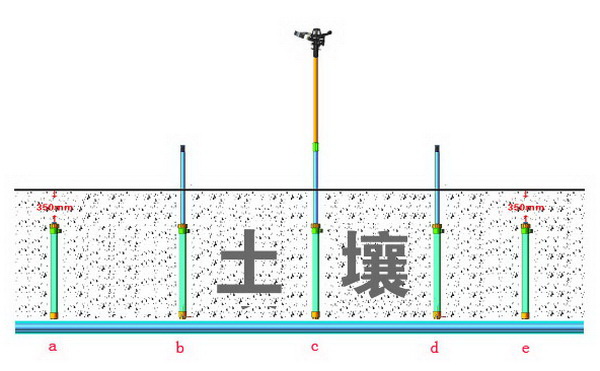

喷灌专用自动伸缩取水器垂直埋在地面35cm以下，下端与输水管道相连。在非灌溉时，伸缩管连同钻土器缩回套管内，套管埋于地面以下一定深度内，不会对田间的正常耕作活动造成影响，如图2-a所示。

当需要进行灌溉时，来自输水管道的有压水流进入套管内，通过水流对伸缩管产生的向上推力，推动伸缩管连同钻土器一同向上运动；在此过程中，有压水流通过伸缩管进入钻土器，并在经过钻土器上端的小孔时形成压力更大的高速水流，这种高速水流能够挤压并切割钻土器上端的土壤；随着钻土器上端的土壤不断被清除，伸缩管会持续上升直至露出地面一定高度时才停止，如图2-b所示。当伸缩管完全伸出套管露出地面时，摘除钻土器，将立管连接到伸缩管上，再将喷头连接到立管上端，从而实现进行田间喷灌作业的目标，如图2-c所示。

当灌溉停止时，拆除喷头和立管，重新安装钻土器，如图2-d所示。输水管道中的水压下降，在重力和辅助外力共同作用下，伸缩管缓慢下降，存储器内部的水流同时从钻土器顶部的小孔流出，直至全部缩回套管内，恢复到初始状态，如图2-e所示。至此，整个灌溉过程结束。

其中，根据作物的高度可以选取适当高度的立管，根据作物、地块和灌溉设计要求可以选择不同流量和扬程的喷头。

三、地埋式自动伸缩一体化喷灌设备

地埋式自动伸缩一体化喷灌设备主要由地埋管、伸缩管、升降式喷头、钻土器及旁通支管组成。

地埋式自动伸缩一体化喷灌设备，埋于耕作层以下，不影响耕作；集成出地管、竖管、升降式喷头于一体，同时具有喷水和顶出功能，无需寻找田间出水口位置；喷灌作业前及作业后均不需要再安装或拆卸任何设施，灌溉结束后又能回缩至耕作层以下，无需田间套管或专用设施保护，大大减轻了劳动强度，提高了工作效率。

地埋式自动伸缩一体化喷灌设备工作过程

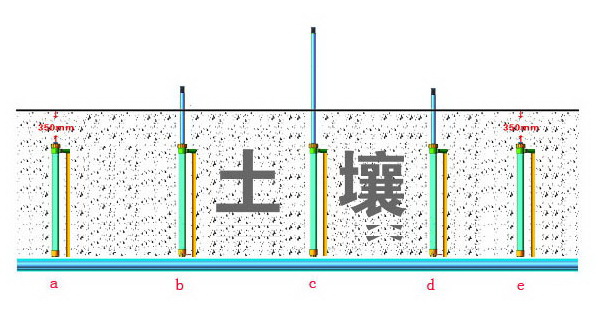

地埋式自动伸缩一体化喷灌设备垂直埋在地面35cm以下，下端与输水管道相连。在非灌溉时，伸缩管连同伸缩式喷头回缩在套管内，套管埋于地面以下一定深度内，不会对田间的正常耕作活动造成影响，如图3-a所示。

需要进行灌溉时，来自输水管道的有压水流进入套管内，通过水流对伸缩管产生的向上推力，推动伸缩管连同钻土器一同向上运动；在此过程中，有压水流通过升降管进入钻土器，在通过钻土器上端的小孔时形成具有更大压力的高速水流，这种高速水流能够挤压并切割钻土器上端的土壤；随着钻土器上端的土壤不断被清除，伸缩管会从套管中伸出，如图3-b所示。在水压的作用下，伸缩管持续上升直至完全从套管中伸出，并露出地面，如图3-c所示。

灌溉停止时，输配水管道内水压力消失，借助旁通支管提供的水压，伸缩管缓慢自动回缩套管内，如图3-d所示。在旁通支管提供的水压持续作用下，伸缩管完全缩回套管，伸缩管和套管之间的水通过套管低端的小孔排除，如图3-e所示。至此，整个灌溉过程结束。
