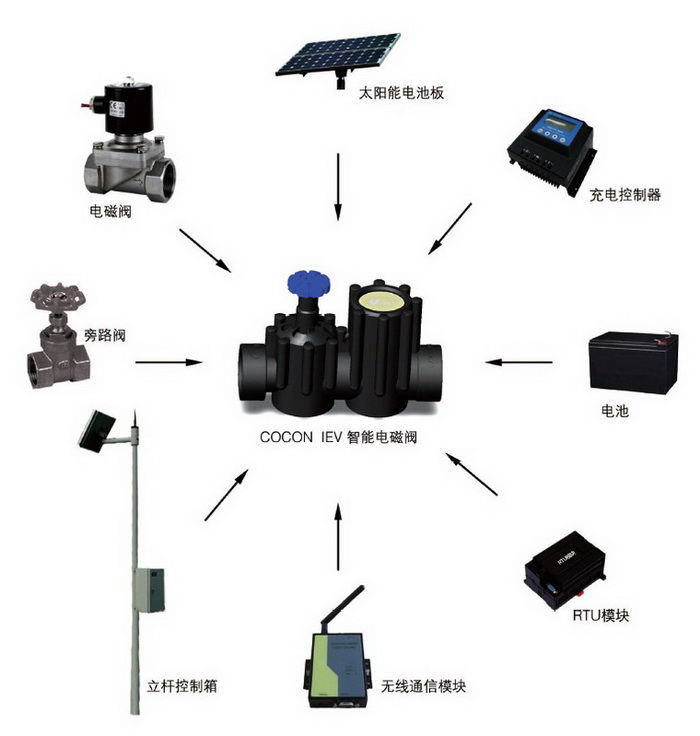

智能电磁阀集成功能图示

随着农业现代化技术的发展，农田灌溉也将由原先的人工控制向全自动控制方向发展。在自动灌溉系统中，喷灌设备的选型直接决定着喷灌系统的运行效果。作为喷灌系统控制设备的电磁阀具有工作稳定、使用寿命长、对工作环境无苛刻要求等特点，在农田灌溉领域应用十分广泛。高性能的电磁阀对农田灌溉的成本控制和系统安全可靠运行至关重要。

水利部灌排中心润华科工科技有限公司和江苏科工科技（集团）有限公司根据农业灌溉的特点，在引进国际先进技术的基础上，创新研制出了COCON IEV系列智能电磁阀。该电磁阀将电池、控制模块、无线通讯模块和执行单元等核心部件安装在阀体内形成一体化的结构，如普通电磁阀一样安装在管道上，无需任何额外电源和辅助设备、不用挖沟布电源线和控制信号线，方便了设点布局，节约了安装成本，提高了设备使用的安全性和可靠性，可方便灵活地通过无线组网方式远程遥控。

该产品技术性能优于国际同类产品，其中多项关键技术是国际和国内首创，并已获得或已申报国家发明和实用新型专利，被广泛用于农田灌溉、农业高效节水灌溉、大棚喷滴灌、城市绿化喷灌等领域。

农田灌溉用电磁阀种类较多，结构原理包括膜片式、活塞式等，控制方式有保持式、脉冲式等。目前在农业生产灌溉中使用电磁阀大多以进口电磁阀为主，这类电磁阀利用直流正反脉冲来控制实现完全开启和关闭，需要外供电源，正反直流信号需要控制按钮或自动控制模块来控制电源或电池的正负接线来实现。蓄电池给RTU或无线模块和电磁阀供电，太阳能电池板给蓄电池充电。控制电磁阀还需要通过电缆与RTU模块连接。在农田灌溉的实际应用中，虽然电磁阀成本不高，但辅助设备须有无线通讯模块、RTU模块、蓄电池、充电器以及太阳能电池板、控制箱和立杆等多种设备，总体成本较高。特别是需要在有水漫的地方铺设电磁阀电源和控制电缆，不方便农业生产作业，增加了不安全因素。

针对现有国际和国内电磁阀上述存在的一些问题不足，水利部灌排中心润华科工科技有限公司和江苏科工科技（集团）有限公司在现有国际先进技术基础上，创造性的研发了COCON IEV系列智能电磁阀。该电磁阀采用一体化结构，安装简单如同普通水阀安装在管道上，能实现无线通讯远程遥控。它省去了现有电磁阀所需的无线通讯模块、RTU模块、蓄电池、充电器、太阳能电池板、控制箱和立杆等多种辅助设备。

COCON IEV系列智能电磁阀主要特点：无需供电、无线组网，无需现场布线方便使用；自保持型电磁阀，无温升，线圈寿命长；独特的超低功耗技术，采用内置电池，一般情况下1-2年只需充一次电或更换一次电池；全密封设计，性能稳定可靠，安装方便，适应各种农业灌溉环境；工作压力范围宽、压力损失小；参数设置方便，数据不丢失，无需电池保持。使用该电磁阀时，用户只需要在管道上安装一个电磁阀，没有其他任何辅助配件，就能够通过远程进行控制。

COCON IEV系列智能电磁阀采用一体化的结构，利用隔膜原理实现阀门的开启与关闭，并支持手动和自动两种方式（无需安装旁路管道）。COCON IEV系列智能电磁阀采用专有的低功耗技术，低功耗时能耗低于8uA。无线通讯模块采用无线射频通讯技术，可同时提供两种通讯方式（内置两种模块）：在近距离内，可通过普通智能手机的蓝牙通讯对COCON IEV智能电磁阀进行参数设置、现地开关阀门和查看运行数据，只需在智能手机上安装一个APP软件，任何用户都可以使用；长距离，采用ZIGBEE通讯技术，通过控制中心的遥控器（通讯协调器）可实现远程遥控电磁阀，超长距离时可增加中继器（路由）。带有路由器的网络可以实现超远距离范围内的无线遥控。

COCON IEV系列智能电磁阀无线通讯模块采用ZIGBEE通讯技术，控制网络由IEV遥控器（协调器）、IEV中继器（路由器）和智能电磁阀等组成。在每个半径为150米范围内的中心点设置一个IEV中继器（路由器），该范围内的所有IEV智能电磁阀都可以覆盖通讯，中继器与中继器之间通讯距离大于1000米。通过中继器（路由器）可实现超远距离通讯。

智能电磁阀的锂电池通过电池管理模块负责给整个系统供电。设备内置控制模块和无线通讯模块，分别负责完成无线通讯协议、信息处理计算等功能，开关阀时控制驱动模块驱动电磁线圈工作。电磁阀在不工作时处于休眠状态，远程无线遥控器发送遥控指令时，唤醒设备内的核心单元控制电磁阀的开启与关闭。如果电磁阀每天正常开阀、关阀频率不超过20次，内置的锂电池可以保证电磁阀正常使用1年以上，每年只需给电池充一次电或更换一次电池即可。
